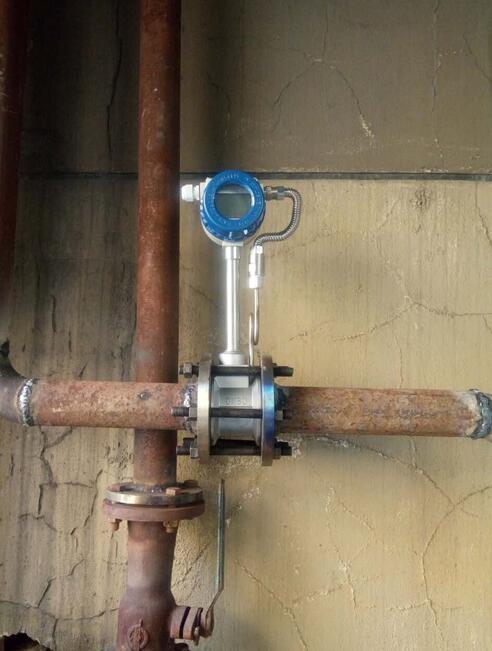

管道蒸汽計量表傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用新微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，流量系數進行流量運算，溫壓補償一體化現場液晶顯示瞬時流量、累計流量、溫度和壓力。管道蒸汽計量表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽。
特點
1、表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
2、全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
3、全新的數字濾波和修正功能使流量測量更加{**}準可靠。
4、電池供電型無需外接電源既可連續工作兩年以上。
5、全新點陣漢字液晶顯示，使用操作更方便。
6、具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。
參數
測量介質： 氣體、蒸氣
連接方式：卡裝式、法蘭式、插入式
規格 法蘭卡裝式口徑選擇 25,32,50,80,10
法蘭式口徑選擇 100,150,200
測量{**}度 1.0級 1.5級
被測介質溫度:–25℃～100℃
–25℃～150℃ -25℃～250℃
使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
材質 不銹鋼, 鋁合金
電源 DC24V或鋰電池3.6V
防爆等級 本安型iaIIbT3-T6
允許振動加速度 壓電式 : 0.2g 電容式 :1.0 ～ 2 .0g
{**}確度 ±1%R ， ±1.5%R ， ±1FS ；插入式： ±2.5%R ， ±2.5%FS
范圍度 1 ： 6 ～ 1 ： 30
供電電壓傳感器： +12V DC ， +24V DC ；變送器： +12V DC ， +24V DC ；電池供電型： 3.6V 電池
輸出信號:方波脈沖 ( 不包括電池供電型 ) ：高電平 ≥5V ，低電平 ≤1V ；電流： 4 ～ 20mA
測量范圍
1.各種氣體，溫度0-500℃，壓力0-60Mpa。低于0℃的氣體，須修改軟件，請另行指明。
2.過熱蒸汽，溫度0-500℃，壓力0-6Mpa。溫度、壓力對應的密度表格被分成3段，請注明使用溫度和壓力范圍。
3.干飽和蒸汽，溫度0-350℃。
4.濕飽和蒸汽，溫度0-350℃，濕度0-100%。其中濕度是定值，實際使用時，濕度應大于70%，否則，因兩相流影響，誤差偏大。
安裝事宜
1、當安裝儀表時應考慮儀表的維護方便。若更換傳感器時不能中斷流體則在安裝流量計前應安裝隔離支管。
2、在測量液體時建議將流量計安裝在調節閥的上游這樣能保證滿管和足夠的背壓避{**}液體的閃蒸和汽蝕。
3、在測量氣體時有幾種安裝方式，可測范圍而言建議將流量計安裝于調節閥的下游10{**}30倍的管道直徑或更遠處，這樣能保證流量計有流速從而使傳感器產生信號，若流體流動穩定時流量計可以安裝在調節閥的上游，因為調節閥上游的壓力波動通常比較小
4、當測量蒸汽時建議將流量計安裝在調節閥的下游10{**}30管道直徑距離處
