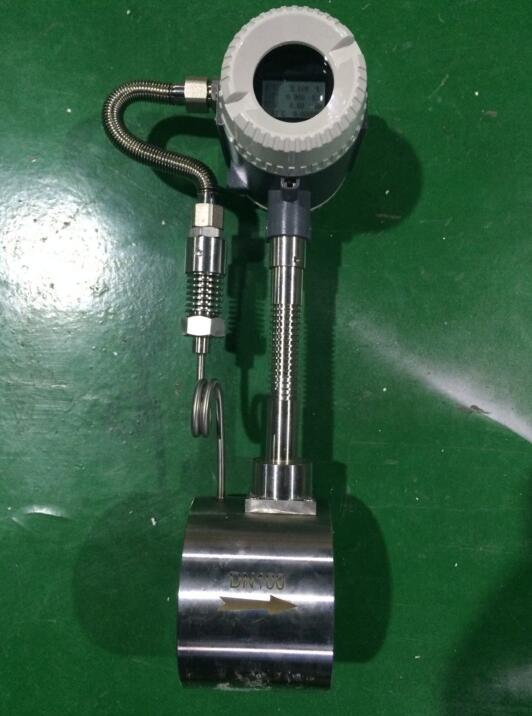

蒸汽流量表專為測量飽和蒸汽而設計，是測量蒸汽累計流量的專用儀表，可對飽和蒸汽進行自動密度補償。將流量與溫度補償傳感器集于一體。傳感頭現場可拆卸型表體，可在不影響管道內流體流動的情況下更換傳感頭。通過一體化溫度補償，可顯示飽和蒸汽的瞬時質量流量、累計流量以及溫度、壓力等。也可手動設定蒸汽溫度，溫度及傳感頭都可以在不停止管內流體的情況下可更換。結構簡單，價位適中，測量范圍寬廣，廣泛石油與石油、化工、紡織、供熱等需要蒸汽流量計的場合。

特點

壓力損失小，量程范圍大，{**}度高；

測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；

無可動機械零件，因此可靠性高，維護量��；

參數能長期穩定；

采用壓電應力式傳感器,可靠性高；

可在-20℃～+250℃的工作溫度范圍內工作；

有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用；

采用先進的差動技術，配合隔離、屏蔽、濾波等措施；

克服了同類產品抗震性差、小信號數據紊亂等問題；

采用了{**}特的傳感器封裝技術和防護措施，保證了產品的可靠性；

有基本型和復合型兩種型式，基本型測量單一信號；

復合型可同時實現溫度、壓力、流量的測量；

每種型式都有整體、分體結構，以適應不同的安裝環境。

技術參數

● 測量介質：飽和蒸汽、過熱蒸汽

● 公稱口徑DN10 — DN500

● 介質溫度：- 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ；-40℃—+420℃（需選配傳感頭不斷流拆裝型）

● {**}度等級：1.5級

● 渦街可測流量范圍：體、蒸汽：4m/s -- 70 m/s

● 放大器選擇：溫度補償一體化智能數字顯示型放大器（工況脈沖或RS485信號輸出）

● 防爆等級：本安防爆型ExiaⅡCT4 隔爆型ExdⅡCT6

● 防護等級：IP54、IP65

● 表體材質：1Cr18Ni9Ti（其它材質協議供貨）

安裝

安點綴的上下游配管的內徑取流量計內徑不異。設坐標原點在流量計入口法蘭凸臺中心，y軸豎直向上，z軸與指示器螺栓中軸平行，x軸即測量管中軸，x、y、z軸成右手系。

為了包管蒸汽流量表檢修時不影響介量的一般使用，正在流量計的前后管道上應安拆割斷閥(截行閥)，同時應設置旁通管道。流量控造閥要安拆正在流量計的下游，蒸汽渦街流量計流量計使用時上游所拆的截行閥必需全開，制止上游部門的流體發生不穩流現象。若介質為氣體，則選通模擬開關。

要安拆正在室內，必需要安拆正在室外時，必然要接納防曬、防雨、.防雷措施，以{**}影響使用壽命。

安拆場合：應安拆正在便于維修，無強電磁干擾取熱輻射的場合。

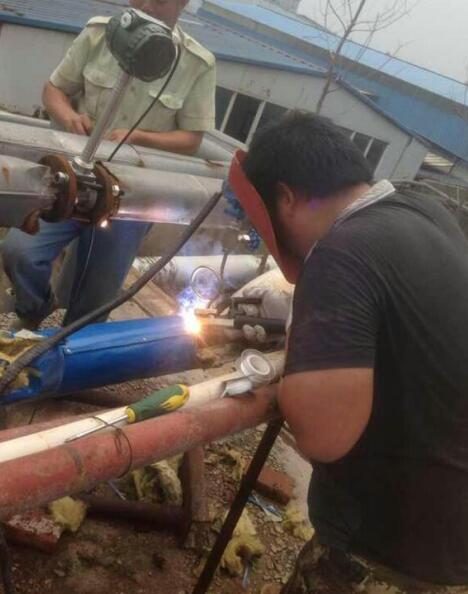

安拆焊接的要求：

安拆流量計前應清理管道內純物：碎片、焊渣、石塊、粉塵等保舉正在上游安拆5微米篩孔的過濾器用于阻撓液滴和沙粒。好用等徑的管道(或旁通管)替代流量計停止吹掃管道。以確保正在使用過程中流量計不受損壞。

用戶另配一對尺度法蘭焊正在前后管道上。不允許帶流量計焊接!

安拆流量計時，法蘭間的密封墊片不克不及凹入管道內，以避{**}干擾一般的流量丈量。

流量計接地的要求：應可靠接地，不克不及取強電系統地線共用。
