簡介
DSDL1801液體定量控制儀是由流量傳感器、流量定量控制儀、電磁閥和計時控制器，交流接觸器配電箱等裝置組成。可實現對流體的定時定量計量、定量灌裝、定量配料等過程的控制。
液體定量控制儀根據不同介質可以選用渦輪流量計，渦街流量計，電磁流量計，橢圓齒輪流量計等配合使用。
渦輪流量計：適用于甲醇，自來水，柴油，溶劑油等計量定量
橢圓齒輪流量計：適用于：柴油，汽油，重油，煤焦油等計量定量控制
電磁流量計：適用于有腐蝕性的硫酸，鹽酸，化工溶劑等定量控制
定量控制儀特別適用于車間配料、摻水、摻藥、配料、定量注液及各種液體或氣體的定量、定時控制。液體定量控制儀目前一些現在仍采用人工操作罐裝/打料，同時也不想投入太多成本，就想提高工作效率的企業建議采用本系統。
特點

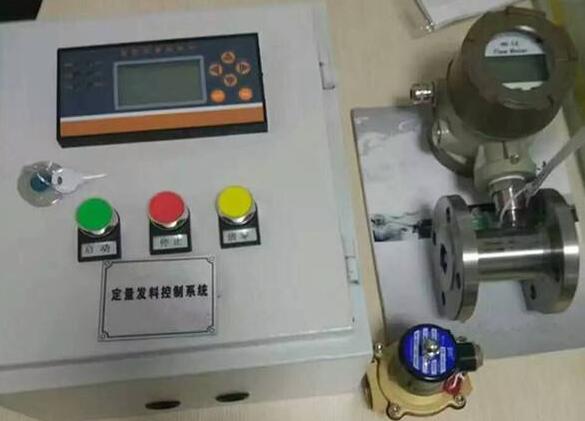

控制箱面板設有“啟動'、“停止'等按鍵，并有“狀態指示燈'顯示，因此顯示直觀，操作簡單、方便、易學；
在定量控制儀內可查看總累積、瞬時流量、時間、流量計輸入信號值等，并設有打料次數、每次打料時間、每次打料量、日或月累計等查詢功能；
只需要計量傳感器、控制器和斷流設備組成，結構簡單，成本低；
控制箱內的控制線路及組件是根據客戶所需要的流量計和設備量身定制的，信號線連接簡單，到現場后一般無需調整；流量計和斷流設備等均有控制箱內提供電源，只需要給控制箱提供AC220V即可；
設有大、小閥控制，分別控制大流量和小流量，達到{**}確的定量控制；
同時控制泵和閥門時，設有泵延時起動和泵提前關閥功能；
配有溢料、憋泵接口，發生溢料、憋泵時關閉打料即時保護；
每次定量制值可以根據需要任意更改，只需在定量控制儀內操作完成；

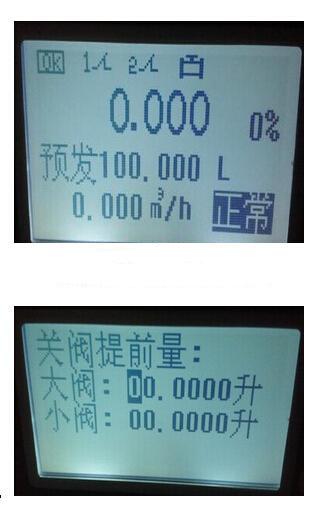

顯示參數包括本次累積、總累積、瞬時流量、時間、流量計輸入信號值等；
設有大小閥控制，分別控制大流量和小流量，達到{**}確的定量控制。
技術參數
1． 測量介質： 液體或氣體，由傳感器決定
2． 輸入信號： 1-4000Hz，方波 低電平<1.5v>4.5V，4-20ma
3． 定量范圍： 0.1-999999 升
4． 可置入儀表常數值： 999999 次/升
5． 為傳感器提供：12VDC , 50mA 電源
6． 環境條件: 0-45℃, 相對濕度<85%
7． 電源：220V（187-242）AC 50Hz
8． 11 位LCD 顯示累積總量與定量值和儀表參數，4 位LCD 顯示瞬時值。
工作流程
給罐子定量加水（比如10L），在流量積算儀（定量控制儀）上輸入10L 的定量值，然后按一下啟動按鈕（或確認鍵），流量積算儀繼電器閉合(電磁閥打開，加水燈亮),流量積算儀開始累積，當累積數到達10L 后，流量積算儀繼電器斷開(電磁閥關閉，加水燈滅),本次定量完成。
如果要進行下一次定量控制，需按一下清零按鈕，再按以上步驟操作，如中間需要暫停，可按下停止按鈕。如果定量值與上次*直接按啟動按鈕即可。
控制儀輸入為4-20mA 或脈沖信號，帶外接啟動、停止、清零，兩個繼電器輸出。
繼電器到電磁閥需加一個中間繼電器，如果電磁閥是24V 供電，需增加一個24V 開關電源。
原理：
在流量定量控制儀上設定您所要控制的流量值，而后啟動按鈕讓系統運行，當流量達到設定流量值時，流量定量控制儀發出指令，電磁閥關閉。達到控制的目的。在儀表箱上有啟動按鈕、停止按鈕和清零按鈕。當一個輪回結束后需要再次進行第二批次時，可清掉前次的數據，設定第二次量值，進行第二次運行。每個批次的量值會自動累加到總量中去。如果不清除總量（人工），總量是不丟失的。
