工作原理：

    鍋爐蒸汽計量表是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。

斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：

f = St × V/d

式中：f 渦街發生頻率 (Hz)

V旋渦發生體兩側的平均流速(m/s )

St 斯特羅哈爾系數（常數）

d－旋渦發生體的寬度 (m)

由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，

參數

儀表口徑：15、20、25、40、50、65、80、100、125、150、200、250、300

蒸汽：飽和蒸汽、過熱蒸汽；

可測介質溫度;

低溫介質：-40℃~100℃，

中溫介質：-40℃~280℃，

高溫介質：-40℃~350℃；

量程比：1：10；1：15；1:20

公稱壓力：

低壓：≤1.6MPa、≤2.5Mpa,

中壓：≤4Mpa、≤6.3Mpa,

高壓：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；

{**}度等級：

測量氣體：1.5級（1級可協議訂貨）

測量蒸汽：1.5級（1級可協議訂貨）

輸出信號：

電壓脈沖：低電平≤1V，高電平≥6V

標準電流：4~20mA

供電電源：電壓脈沖輸出：+12VDC/24VDC 4~20mA標準電流輸出：24VDC

現場液晶顯示：3.6V 1號1節鋰電池供電，使用壽命大于2年；

環境溫度：-30℃~+55℃

相對濕度：5％~90％

表體材料：304、1Cr18Ni9Ti,其他材質可協議供貨；

防護等級：IP65，IP67；

特點

具有測量{**}度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等{**}點

可測量工況體積流量或標準體積流量（一體化智能溫度、壓力補償）

根據用戶需要，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，可附帶脈沖或4～20mADC電流輸出功能

可以選用電池供電或者外供電，還可以雙供電。體積小安裝方便；

使用壽命長，性價比高，維護方便；

為了使用方便，電池供電的本地顯示型鍋爐蒸汽計量表采用微功耗高新技術

采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用

可就地顯示瞬時流量、累積流量等

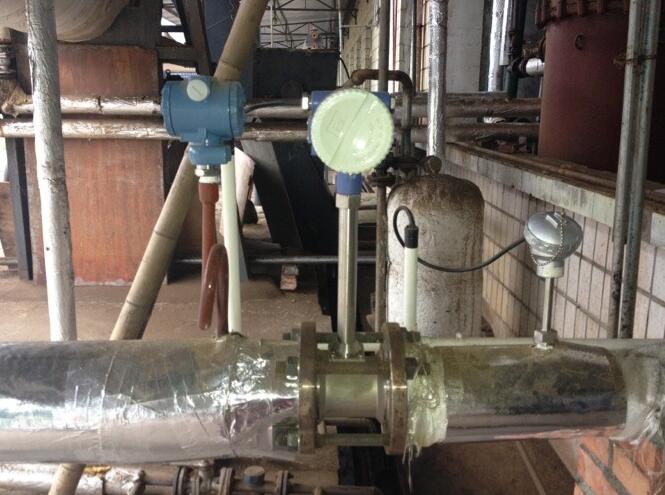

安裝

傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。

應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。

應避{**}安裝在有機械振動的管道上。當振動不可避{**}時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。

應避{**}安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。

傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。
