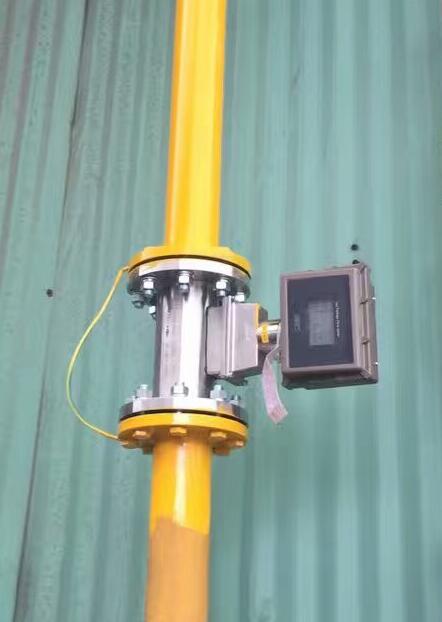

管道天然氣計量表是一種測量封閉管道中氣體介質流量的速度式儀表、適用于天然氣及其他工業{**}域中的氣體量{**}確測量。由于其體積小、{**}度高、重復性好、特別適用于貿易結算計量。

測量原理：

    管道天然氣計量表工作原理是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門。在卡門理論的基礎上又提出了卡門的頻率與流體的流速成正比，并給出了頻率與流速的關系式：

f = St × V/d 式中:

f 發生頻率 （Hz）

V 旋渦發生體兩側的平均流速（m/s ）

St 斯特羅哈爾系數（常數）

這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。

技術參數：

1、公稱通徑：15，25，32，40，50，65，80，100，125，150，200，250，300。

2、公稱壓力（MPa）：1.6（>1.6協議供貨） 。

3、介質溫度（℃）：壓電式：-40～250。

4、本體材料：儀表外殼采用鋁合金,1Cr18Ni9Ti。

5、{**}確度：±1.5%R。

6、供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池。

7、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA。

8、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。

9、傳輸距離：三線制 脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA）：負載電阻≤750Ω。

10、信號線接口：內螺紋M20×1.5。

11、現場液晶雙行顯示（溫度補償型）方式：可循環顯示溫度、壓力、瞬時流量、累積流量等參數。

特點

1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

2．安裝簡單，維護十分方便。

3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4．輸出是與流量成正比的脈沖信號，無零點飄移，{**}度高。

5．測量范圍寬，量程比可達1：10。

6．壓力損失較小，運行費用低，更具節能意義。

7、采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。

8、流量計表頭可180°旋轉，安裝使用簡單方便。

9、采用新型微處理器與高性能的集成芯片，運算{**}度高、整機功能強大，性能{**}越。

10、采用的微功耗技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。

安裝要求：

1、可安裝在室內或室外。如安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。

2、在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝流量計 ，液體的流動方向應自下向上。

3、天然氣計量表的上游側和下游側應留有較長的直管段，要求的上下游直管段長度隨管道狀況不同而異。流量計 的上游應盡量避{**}安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D以后。

4、安裝流量計的管道內徑必須與流量計內徑*，否則必須變徑。

5、在設計管道時，傳感器或變送器的上端zui少應留500mm的空間，以方便調試和檢修。
