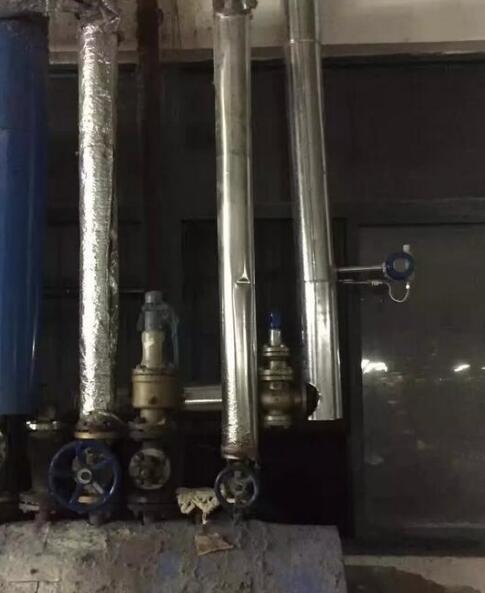

鍋爐蒸汽流量計

發布時間:2020/03/24 15:02:12  點擊次數:1868





鍋爐蒸汽流量計所需要的參數:

  1、管道的口徑

  2、被測介質的名稱

  3、被測介質的工作壓力范圍

  4、被測介質的工作溫度高低

    5、被測介質的工作流量大小





技術參數



◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100

◆法蘭連接式口徑選擇 100,150,200

◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104~4×106;氣體5~50m/s

◆測量{**}度 1.0級 1.5級

◆被測介質溫度:常溫–25℃~100℃

◆高溫–25℃~150℃ -25℃~350℃

◆輸出信號 脈沖電壓輸出信號 高電平8~10V 低電平0.7~1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4~20 mA,傳輸距離為1000m

◆使用環境 溫度:-25℃~+55℃ 濕度:5~90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V





特點

  1、 表體中同時具有溫壓補償補償功能,可測量流體的標準體積流量或標準質量流量。

  2、 全智能化、數字化電路設計,可自動補償被測流體密度或標況體積計算。

  3、 全新的數字濾波和修正功能使流量測量更加{**}準可靠。

    4、 穩壓補償一體化設計。

  5、 電池供電型無需外接電源既可連續工作三年以上。

    6、 液晶顯示,使用操作更方便。



安裝的注意事項

★流體流向必須與傳感器表體上的流向標志保持一致;

★安裝傳感器時,在電焊法蘭或管道過程中,傳感器不在管道上,以{**}電焊時管道溫度過高損壞傳

感器的電子放大電路;

★傳感器兩邊的法蘭必須保持平行,并且與管道同心,否則容易泄漏和影響計量{**}度。

★安裝傳感器周圍須有充裕的空間,好有照明燈和電源插座,以便安裝接線和定期維護。

★電氣安裝應避{**}強烈的外磁場干擾和電噪聲,布線時應遠離大功率變電器、電動機、強功率電源

線等,屏蔽電纜線盡量用單{**}金屬套管保護,不要與動力電源線并排布線。







    選型可按五個方面進行:鍋爐蒸汽流量計性能方面、流體特性方面、安裝條件方面、環境條件方面和經濟因素方面。各方面的考慮因素如下:

1.性能方面:{**}確度、重復性、線性度、范圍度、壓力損失、上下限流量、信號輸出特性、響應時間等;

2.流體特性方面:流體壓力、溫度、密度、粘度、潤滑性、化學性質、磨損、腐蝕、結垢、臟污、氣體壓縮系數、等熵指數、比熱容、電導率、聲速、混相流、脈動流等;

3.安裝條件方面:管道布置方向、流動方向、上下游管道長度、管道口徑、維護空間、管道振動、接地、電源、輔屬設備(過濾、排污)、防爆等;

4.環境條件方面:環境溫度、濕度、安全性、電磁干擾等;

5.經濟因素方面:購置費、安裝費、維修費、校驗費、使用壽命、運行費(能耗)、備品備件等。
