一、概述：

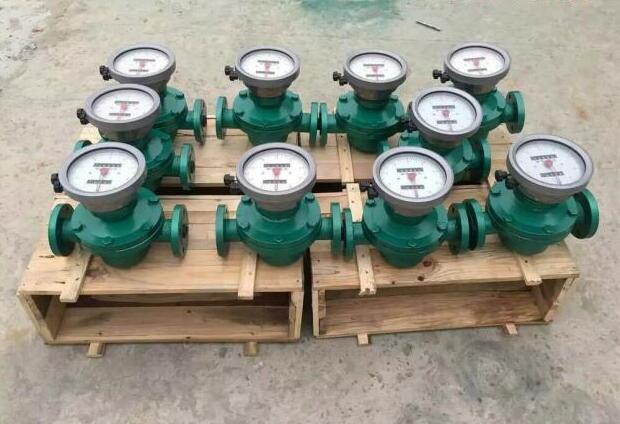

柴油計量表是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量{**}度高,受液體粘度影響小,表前不需要安裝直管段, 安裝簡單，維護方便，指針式，液晶式多樣選擇，內置歸零式設計，鑄鐵，鑄鋼，不銹鋼，多種材質供您選擇。
二、主要技術參數：
★連接方式: 法蘭連接，螺紋式鏈接:DN10～DN200
★安裝方式: 水平、垂直
★口徑系列: DN10，15，20，25，40，50，80，100
★壓力損失: ≤0.1MPa
★{**}度等級: 普通型0.5級，高{**}度0.2級
★介質壓力: 普通型1.6MPa,高壓型3.2MPa
★粘度范圍: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s
★介質溫度: 普通型＜120℃，高壓型＜200℃
★表體材質: 鑄鐵、鑄鋼、不銹鋼等
★轉動部件: 鋁合金、不銹鋼等
三、測量原理：
在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
四、測量范圍及工作壓力：
型號 |
FM-LC-A鑄鐵 |
FM-LC-E鑄鋼 |
FM-LC-B不銹鋼 |
||||
公稱壓力 Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
被測液體粘度 |
2 — 200 mPa.s |
||||||
被測液體溫度 |
-20℃～+100℃ |
||||||
流 量 范 圍 m3h |
|||||||
型號 {**}度等級FM |
A鑄鐵 |
E鑄鋼 |
B不銹鋼 |
||||
公稱口徑（DNmm |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
五、產品特點：
◆ 廣泛用于各種油品及對鑄鐵不腐蝕液體介質的測量。
◆用于高壓、低腐蝕性介質的測量。
◆ 廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的測量。
