蒸汽流量計工作原理
在流體中插入一物體時，流體流動受到影響，在障礙物的兩側就會交替地分離釋放出兩串旋渦，在下游形成互相平行的兩個旋渦流，稱為卡門蒸汽。障礙物就是旋渦發生體，它可以是三棱柱體，或者圓柱體。
旋渦的回旋方向，因所在旋渦流的不同而不同，，如圖所示，在上邊的一列旋渦流為順時針?lè)较蛐D(zhuǎn)，在下邊的一列則作逆時針旋轉。由于旋渦之間相互作用，其旋渦流一般是不穩定的。但是理論和實驗證明，當滿足參數h/l=0.281（h為卡門蒸汽列的間隔，l為同列中旋渦的間隔）時，蒸汽是穩定的，并且單側旋渦的分離釋放頻率f與流體流速v、旋渦發生體寬度d（三棱柱時為底寬，圓柱時為直徑）的關系符合下式：
f=St*v/d
式中：St-斯特勞哈爾系數
St是雷諾數Re的函數，當Re=500～150000時，St=0.16（對三棱柱體）和St=0.2（對圓柱體）。在工業中檢測的流速，實際上幾乎都不超出這個范圍。
由上式可見，旋渦的分離頻率f只決定于介質流速和和旋渦發生體寬度之比，而不受溫度、密度和粘度等影響，因此，對f進行檢測，可以得到介質流速v，并由此求得介質的體積流量。
蒸汽流量計的{**}點
對流體的流量準確測量是工業化生產中的重要環節，目前雖然流量計的種類繁多，蒸汽流量計還是因?yàn)橹T多{**}點而得到廣泛的應用。
1.測量元件結構簡單，性能可靠，使用壽命長，維護量小。
2.測量范圍寬，量程比一般能達到1：10。
3.流量計的體積流量不受被測流體壓力、溫度、密度或粘度等熱工參數的影響，一般不需單{**}標定，可測量液體、氣體和蒸汽的流量。
4.內計無可動部件，也沒有阻礙流體流動的節流部件，因而造成的壓力損失小。
5.{**}度較高，可達1.5%。
蒸汽流量計安裝注意事項
正確安裝蒸汽流量計，才能得到準確的測量結果。
1.流量計避{**}安裝在溫度變化很大、含腐蝕性氣體、電磁干擾大的環境中。流量計應避開電動機、水泵等振動物體，安裝在振動較小的管道上，若振動較大，則必須加設管道支撐。
2.注意安裝時流量計上的方向箭頭指示需與流體流動方向一致。
3.流量計是速度式測量?jī)x表，其測量{**}度受管道內流體速度分布規律變化的影響較大，為了保證準確測量，流量計前后要保證一定長度的直管段。
4.如果流量計上游有縮管，則上游側的直管段長度{**}少為5D（D：流量計的標稱內徑）；如果流量計上游有擴管或者彎頭，則上游側的直管段長度{**}少為10D；閥門應該裝在流量計的下游，如果閥門一定要裝在流量計的上游，則上游側的直管段長度{**}少為20D；流量計下游側的直管段長度{**}少為5D。
5.流量計相鄰直管道的內徑必須與流量計的內徑一致，或略大于流量計內徑，安裝時流量計的中心和管道的中心需保持一致，特別需要注意的是不要將流量計安裝的密封墊片突出到管道中，否則會影響{**}度。

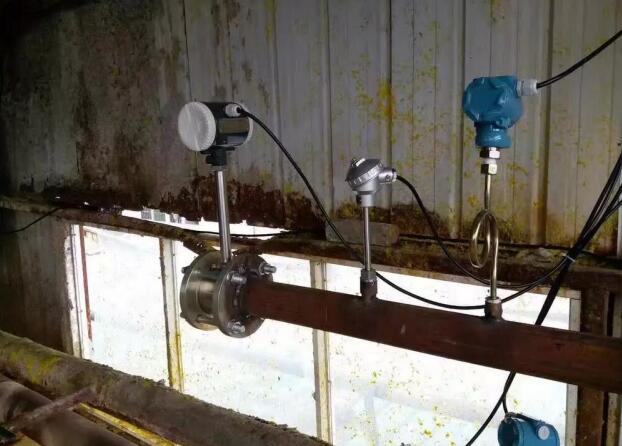

6.需要測量流體壓力、溫度做溫壓補償時，將測壓孔設置在蒸汽流量計下游的2～7D之間的地方。將測溫孔設置在離測壓點下游1～2D（D：流量計的標稱內徑）之間的地方。如圖3所示。
7.被測流體為單一狀態時，蒸汽流量計可以測量氣體、液體和蒸汽。但是在混相流的狀態，流量計是不能作出準確的測量的。所以要注意不同流體要有不同安裝方式，為的就是避{**}產生混相流。
8.測量氣體、蒸汽時流量計的安裝方式，將流量計位置抬高，避{**}在流量計處聚集液體；圖5是測量液體時流量計的安裝方式，將流量計位置降低，避{**}在流量計處聚集氣泡。
9.蒸汽流量計一般做水平安裝，也可做垂直安裝，在垂直安裝時要使流體充滿管道，不能出現混相流。
10.為了增強分離型蒸汽流量計的工作穩定性，較好將流量計傳感器上的接地端子和轉換器上的接地端子妥善接地。
